Arquivos DXF: Tudo o que Você precisa saber!

19
dez

Arquivos DXF

O .DXF é um formato de arquivo vetorial amplamente utilizado para desenhos 2D e 3D entre diferentes softwares CAD. Criado e promovido pela Autodesk, Inc., o .DXF é um padrão aberto, o que significa que qualquer pessoa pode acessar sua especificação e desenvolver ferramentas para trabalhar com ele.

Essa característica de código aberto tornou o DXF um formato universal na indústria, sendo amplamente aceito em softwares como CorelDRAW, Adobe Illustrator, Inkscape, ArtCAM, Aspire, Fusion 360, entre outros.

Por Que o DXF É Tão Popular?

A principal vantagem do .DXF é sua capacidade de permitir que arquivos sejam trocados entre diferentes sistemas e softwares, mantendo (teoricamente) a compatibilidade. Ele foi projetado para ser um “idioma comum” entre programas de design, engenharia e corte, o que o torna indispensável para profissionais que trabalham com máquinas CNC.

Entretanto, essa ampla compatibilidade tem um custo: o .DXF apresenta algumas limitações técnicas que podem causar problemas, especialmente em fluxos de trabalho que exigem alta precisão e eficiência.

Desafios Comuns no Uso de Arquivos DXF

  • Serrilhamento em Linhas Curvas (Linhas Orgânicas):
    Para garantir maior compatibilidade, o .DXF frequentemente converte linhas curvas em várias pequenas linhas retas. Embora isso seja tecnicamente correto, pode causar um efeito de serrilhado perceptível em peças que exigem cortes suaves e precisos.

    Como resolver:

    • Configure a suavização das curvas ao exportar o arquivo no software vetorial.
    • Utilize ferramentas de simulação para identificar e corrigir áreas problemáticas antes do corte.

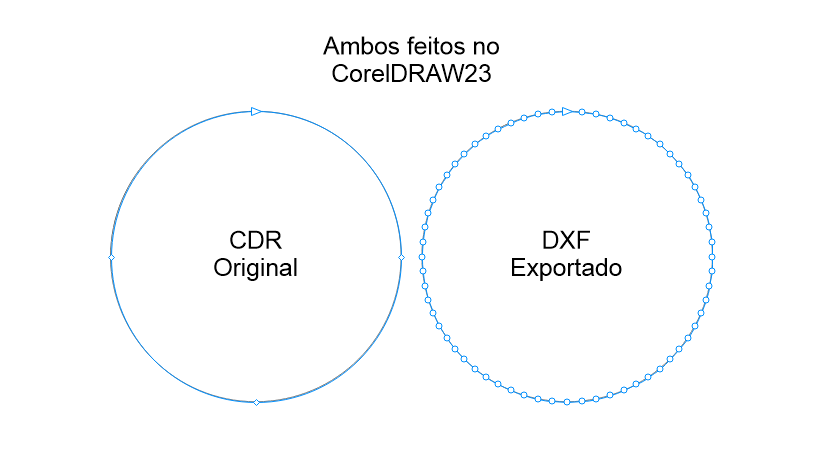

representação nós

  • Perda da Unidade de Medida:
    Um problema recorrente é a perda de escala ao exportar de softwares vetoriais (CorelDRAW, Illustrator) para softwares CAM (ArtCAM, Fusion 360). Isso pode fazer o arquivo abrir em uma fração do tamanho esperado.

    Como resolver:

    • Certifique-se de que a unidade de medida (milímetros, centímetros, polegadas) esteja configurada corretamente no momento da exportação.
    • No software CAM, ajuste as configurações de importação para corresponder ao padrão do arquivo exportado.



Boas Práticas para Trabalhar com .DXF

  1. Teste em Diferentes Softwares:
    Verifique a integridade do arquivo DXF em um software diferente antes de enviar para produção. Isso pode evitar surpresas desagradáveis no corte.

  2. Acompanhe o .DXF com um PDF de Referência:
    Envie ou guarde um arquivo PDF com a visualização do projeto final. Isso ajuda a identificar discrepâncias entre o design original e o arquivo aberto no software CAM.

  3. Organize as Camadas (Layers):
    Agrupe vetores por camadas no software vetorial. Isso facilita a separação de operações como cortes, gravações ou dobras no software CAM.

  4. Solicite Suporte ao Fornecedor:
    Se você adquiriu arquivos .DXF de terceiros, entre em contato com o suporte em caso de dúvidas ou para ajustes necessários.

Conclusão

O .DXF é um formato fundamental para integração entre softwares vetoriais e CAM, mas é importante estar ciente de suas limitações para evitar problemas como serrilhamento ou perda de escala. Com boas práticas e atenção aos detalhes, é possível aproveitar ao máximo suas vantagens e minimizar complicações no processo de corte ou usinagem.
